自定义 Excel 图表系列名称——QXlsx 库的扩展实现

为了添加设置图例标题的功能，我们需要在 Chart 类中添加一个新的方法，并在 ChartPrivate 类中实现相应的功能。以下是修改后的代码：

1. 在 xlsxchart.h 文件中，在 Chart 类的公共方法部分添加以下声明：

   1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

   // xlsxchart.h // ... (前面的代码保持不变) public: void addSeries(const CellRange &range, AbstractSheet *sheet = nullptr, bool headerH = false, bool headerV = false, bool swapHeaders = false); void setChartType(ChartType type); void setChartStyle(int id); void setAxisTitle(Chart::ChartAxisPos pos, QString axisTitle); void setChartTitle(QString strchartTitle); void setChartLegend(Chart::ChartAxisPos legendPos, bool overlap = false); void setGridlinesEnable(bool majorGridlinesEnable = false, bool minorGridlinesEnable = false); void setSeriesName(int index, const QString &name); // 新添加的方法 // ... (后面的代码保持不变)

2. 在 xlsxchart_p.h 文件中，在 ChartPrivate 类中添加以下成员：

   1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19

   // xlsxchart_P.h // ... (前面的代码保持不变) public: Chart::ChartType chartType; QList<std::shared_ptr<XlsxSeries>> seriesList; QList<std::shared_ptr<XlsxAxis>> axisList; QMap<XlsxAxis::AxisPos, QString> axisNames; QString chartTitle; AbstractSheet *sheet; Chart::ChartAxisPos legendPos; bool legendOverlay; bool majorGridlinesEnabled; bool minorGridlinesEnabled; QString layout; // only for storing a read file QMap<int, QString> seriesNames; // 新添加 // ... (后面的代码保持不变)

3. 在 xlsxchart.cpp 文件中，添加以下方法实现：

   1 2 3 4 5

   void Chart::setSeriesName(int index, const QString &name) { Q_D(Chart); d->seriesNames[index] = name; }

4. 在 ChartPrivate::saveXmlSer 方法中，修改保存系列名称的部分。在 writer.writeStartElement(QStringLiteral("c:ser")); 之后添加以下代码：

   1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27

   void ChartPrivate::saveXmlSer(QXmlStreamWriter &writer, XlsxSeries *ser, int id) const { writer.writeStartElement(QStringLiteral("c:ser")); writer.writeEmptyElement(QStringLiteral("c:idx")); writer.writeAttribute(QStringLiteral("val"), QString::number(id)); writer.writeEmptyElement(QStringLiteral("c:order")); writer.writeAttribute(QStringLiteral("val"), QString::number(id)); // 添加自定义系列名称 if (seriesNames.contains(id)) { writer.writeStartElement(QStringLiteral("c:tx")); writer.writeStartElement(QStringLiteral("c:v")); writer.writeCharacters(seriesNames[id]); writer.writeEndElement(); // c:v writer.writeEndElement(); // c:tx } else if (!ser->headerV_numRef.isEmpty()) { writer.writeStartElement(QStringLiteral("c:tx")); writer.writeStartElement(QStringLiteral("c:strRef")); writer.writeTextElement(QStringLiteral("c:f"), ser->headerV_numRef); writer.writeEndElement(); // c:strRef writer.writeEndElement(); // c:tx } // ... (其余代码保持不变) writer.writeEndElement(); // c:ser }

然后，你可以根据需要设置系列名称为对应的列标题：

1
2
3
4
5
6
7
8
9
10
11
12

// 添加数据系列
for (int col = 2; col < headers.size(); ++col) {
    QXlsx::CellRange range(3, col + 1, row - 1, col + 1);
    lineChart->addSeries(range, xlsx.currentSheet(), true, false);

    // ...

    // 设置系列名称为对应的列标题
    lineChart->setSeriesName(col - 2, headers[col]);

    // ...
}

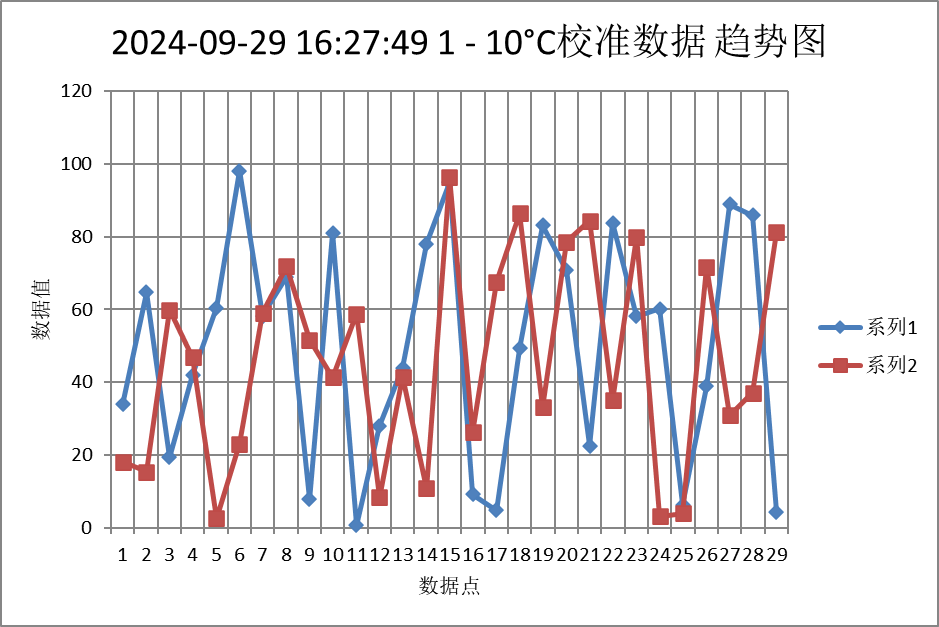

原始 QXlsx 插入折线图：

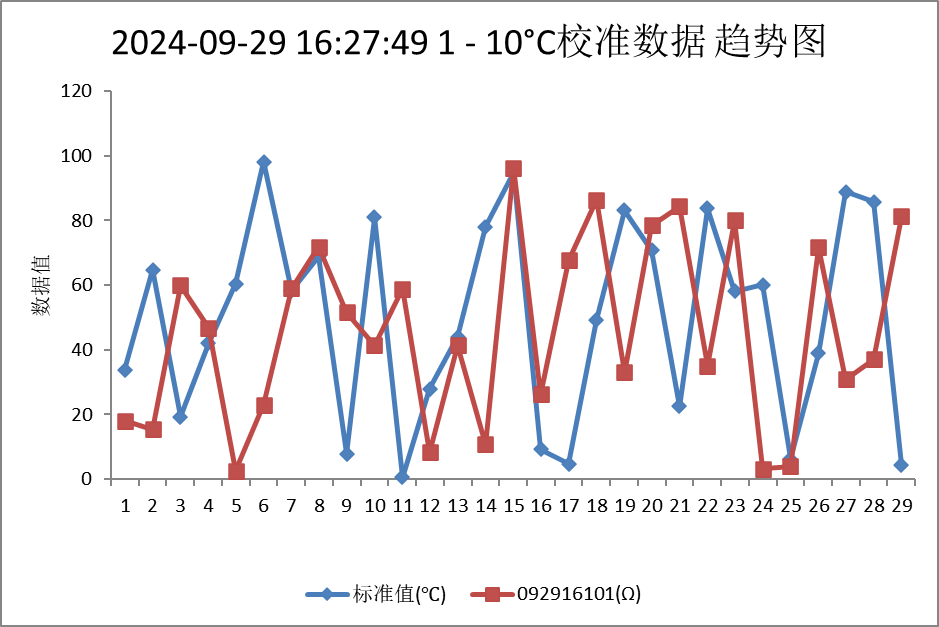

自定义导出标题后：
